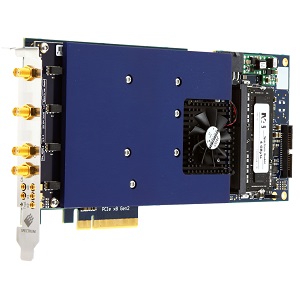

M4i.22xx-x8
Les 9 cartes de la série M4i.22xx-x8 ont été développées pour une acquisition de données rapide. Chaque voie d’entrée a son propre convertisseur A/N et son propre amplificateur programmable. Cela permet l’enregistrement de signaux simultanément sur toutes les voies avec une résolution de 8 bits sans aucun retard de phase entre elles. La carte utilise des convertisseurs A/N sans technologie d’entrelacement. La mémoire intégrée permet un enregistrement de longue durée même avec les taux d’échantillonnage les plus élevés.
Cartes M4i.22xx-x8
| Model | 1 Ch. | 2 Ch. | 4 Ch. | Mémoire | Résolution | BP |
|---|---|---|---|---|---|---|
| M4i.2210-x8 | 1,25 GS/s | 4 GSamples | 8 bit | 500 MHz | ||
| M4i.2211-x8 | 1,25 GS/s | 1,25 GS/s | 4 GSamples | 8 bit | 500 MHz | |
| M4i.2212-x8 | 1,25 GS/s | 1,25 GS/s | 1,25 GS/s | 4 GSamples | 8 bit | 500 MHz |
| M4i.2220-x8 | 2,5 GS/s | 4 GSamples | 8 bit | 1,5 GHz | ||
| M4i.2223-x8 | 2,5 GS/s | 1,25 GS/s | 4 GSamples | 8 bit | 1,5 GHz | |
| M4i.2221-x8 | 2,5 GS/s | 2,5 GS/s | 4 GSamples | 8 bit | 1,5 GHz | |
| M4i.2230-x8 | 5 GS/s | 4 GSamples | 8 bit | 1,5 GHz | ||
| M4i.2233-x8 | 5 GS/s | 2,5 GS/s | 4 GSamples | 8 bit | 1,5 GHz | |
| M4i.2234-x8 | 5 GS/s | 2,5 GS/s | 1,25 GS/s | 4 GSamples | 8 bit | 1,5 GHz |
Spécifications :
De 1 à 4 voies
Véch. : 1,25GS/s à 5GS/s DATASHEET
Résolution : 8bit
Échantillonnage simultanée sur toutes les voies
Un convertisseur A/N et un amplificateur par voie
Streaming mode jusqu’à 3,4 Go/s
4 gammes d’entrées de +/-200mV à +/-2,5V (option +/-40mV à +/-500mV)
Transfert direct avec une carte graphique CUDA GPU en utilisant l’option SCAPP
