M4i.44xx-x8
Les 6 cartes de la série M4i.44xx-x8 ont été développées pour une acquisition de données rapide et de qualité. Chaque voie d’entrée a son propre convertisseur A/N et son propre amplificateur programmable. Cela permet l’enregistrement de signaux simultanément sur toutes les voies avec une résolution de 14 bits ou 16 bits sans aucun retard de phase entre elles. La carte utilise un seul convertisseur A/N, même avec une vitesse de 500 MS/s, garantissant une qualité de signal optimale sans technologie d’entrelacement. La mémoire intégrée permet un enregistrement de longue durée même avec les taux d’échantillonnage les plus élevés.

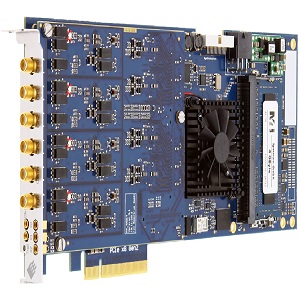

Cartes M4i.44xx-x8
| Model | 1 Ch. | 2 Ch. | 4 Ch. | Mémoire | Résolution |
|---|---|---|---|---|---|
| M4i.4410-x8 | 130 MS/s | 130 MS/s | 2 GSamples | 16 bit | |
| M4i.4411-x8 | 130 MS/s | 130 MS/s | 130 MS/s | 2 GSamples | 16 bit |
| M4i.4420-x8 | 250 MS/s | 250 MS/s | 2 GSamples | 16 bit | |
| M4i.4421-x8 | 250 MS/s | 250 MS/s | 250 MS/s | 2 GSamples | 16 bit |
| M4i.4450-x8 | 500 MS/s | 500 MS/s | 2 GSamples | 14 bit | |
| M4i.4451-x8 | 500 MS/s | 500 MS/s | 500 MS/s | 2 GSamples | 14 bit |
Spécifications :
De 1 à 4 voies
Véch. : 130MS/s à 500MS/s DATASHEET
Résolution : 14 ou 16bit
Échantillonnage simultanée sur toutes les voies
Un convertisseur A/N et un amplificateur par voie
Streaming mode jusqu’à 3,4 Go/s
6 gammes d’entrées de +/-200mV à +/-10V
Transfert direct avec une carte graphique CUDA GPU en utilisant l’option SCAPP
