M4x.66xx-x4
Les générateurs de signaux arbitraires (AWG) de la série M4x.66xx-x4 offrent les meilleures performances en termes de vitesse et de résolution. La série comprend des cartes PXI Express (PXIe) avec une, deux ou quatre sorties synchrones. La grande mémoire intégrée peut être segmentée pour reproduire différentes séquences de formes d’onde. L’AWG comporte une interface PCI Express x4 Gen 2 qui offre des performances de transmission de données exceptionnelles. L’interface et les pilotes optimisés de Spectrum permettent des taux de transfert de données supérieurs à 2,8 Go / s, de sorte que les signaux peuvent être lus en continu à un débit élevé.

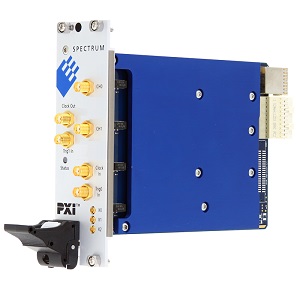

Cartes M4x.66xx-x4
| Model | 1 Ch. | 2 Ch. | 4 Ch. | Bande passante | Mémoire | Résolution |
|---|---|---|---|---|---|---|
| M4x.6620-x4 | 625 MS/s | 200 MHz | 2 GSamples | 16 bit | ||
| M4x.6621-x4 | 625 MS/s | 625 MS/s | 200 MHz | 2 GSamples | 16 bit | |
| M4x.6622-x4 | 625 MS/s | 625 MS/s | 625 MS/s | 200 MHz | 2 GSamples | 16 bit |
| M4x.6630-x4 | 1,25 GS/s | 400 MHz | 2 GSamples | 16 bit | ||
| M4x.6631-x4 | 1,25 GS/s | 1,25 GS/s | 400 MHz | 2 GSamples | 16 bit |
Spécifications :
Génération simultanée sur toutes les voies
Niveau de sortie +/-80mV à +/-2,5V sous 50 Ohm (option +/- 10V) DATASHEET
Bande passante du signal de sortie : 400 MHz (option 600MHz)
Mémoire de 2 Géchantillons
Streaming mode > 1,7Go/s
Format PXIe 3U, 2 slots
Operating Systems : Windows 7, 8, 10 (32 ou 64bit) / Linux noyau 2.4, 2.6, 3.x, 4.x
Logiciels : SBench 6, MATLAB, labVIEW, LabWindows/CVI,
Driver : C/C++, GNU C++, Delphi, VB.NET, C#, J#, Python, Java
