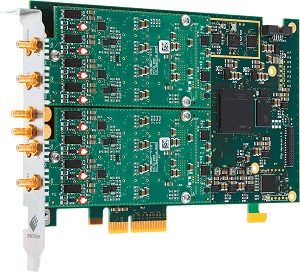

M2p.65xx-x4
Les générateurs de signaux arbitraires (AWG) de la série M2p.65xx sont disponibles en version 16 bits, avec un débit de sortie allant de 40 MS/s à 125 MS/s. Avec ces cartes, il est possible de générer des formes d’onde sur plusieurs canaux de manière synchrone. Avec l’ option Star-Hub de synchronisation, la configuration de systèmes multicanaux synchrones est possible. Il est également possible de combiner le générateur de signaux arbitraires avec d’autres cartes de la famille de produits M4i, telles que les cartes d’acquisition analogique ou les cartes d’E/S numériques.
Cartes M2p.65xx-x4
| Model | 1 Ch. | 2 Ch. | 4 Ch. | Digital Out | Bande passante | Mémoire | Résolution |
|---|---|---|---|---|---|---|---|
| M2p.6530-x4 | 40 MS/s | 20 | 20 MHz | 512 MSamples | 16 bit | ||
| M2p.6531-x4 | 40 MS/s | 40 MS/s | 20 | 20 MHz | 512 MSamples | 16 bit | |
| M2p.6536-x4 | 40 MS/s | 40 MS/s | 40 MS/s | 20 | 20 MHz | 512 MSamples | 16 bit |
| M2p.6540-x4 High voltage output | 40 MS/s | 20 | 20 MHz | 512 MSamples | 16 bit | ||
| M2p.6541-x4 High voltage output | 40 MS/s | 40 MS/s | 20 | 20 MHz | 512 MSamples | 16 bit | |
| M2p.6546-x4 High voltage output | 40 MS/s | 40 MS/s | 40 MS/s | 20 | 20 MHz | 512 MSamples | 16 bit |
| M2p.6560-x4 | 125 MS/s | 20 | 60 MHz | 512 MSamples | 16 bit | ||
| M2p.6561-x4 | 125 MS/s | 125 MS/s | 20 | 60 MHz | 512 MSamples | 16 bit | |
| M2p.6566-x4 | 125 MS/s | 125 MS/s | 125 MS/s | 20 | 60 MHz | 512 MSamples | 16 bit |
| M2p.6570-x4 High voltage output | 125 MS/s | 20 | 60 MHz | 512 MSamples | 16 bit | ||
| M2p.6571-x4 High voltage output | 125 MS/s | 125 MS/s | 20 | 60 MHz | 512 MSamples | 16 bit | |
| M2p.6576-x4 High voltage output | 125 MS/s | 125 MS/s | 125 MS/s | 20 | 60 MHz | 512 MSamples | 16 bit |
Spécifications :
Génération simultanée sur toutes les voies
Niveau de sortie jusqu’à +/-6V sous 1M Ohm ou +/-3V sous 50 Ohm DATASHEET
Offset et amplitude programmable
Mémoire de 512 Méch.
Streaming mode jusqu’à 700 Mo/s
Operating Systems : Windows 7, 8, 10 (32 ou 64bit) / Linux
Logiciels : SBench 6, MATLAB, labVIEW, LabWindows/CVI,
Driver : C/C++, GNU C++, Delphi, VB.NET, C#, J#, Python, Java
Transfert direct vers une carte graphique CUDA GPU en utilisant l’option SCAPP développée par Spectum.
