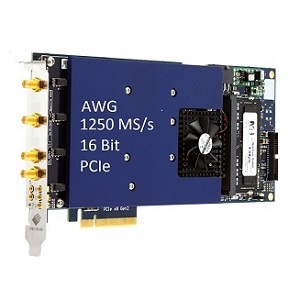

M4i.66xx-x8
Les générateurs de signaux arbitraires (AWG) de la série M4i.66xx-x8 offrent les meilleures performances en termes de vitesse et de résolution. La série comprend des cartes PCIe avec une, deux ou quatre voies synchrones. La grande mémoire intégrée peut être segmentée pour reproduire différentes séquences de formes d’onde. L’AWG comporte une interface PCI Express x8 Gen 2 qui offre des performances de transmission de données exceptionnelles. L’interface et les pilotes optimisés permettent des taux de transfert de données supérieurs à 2,8 Go/s, de sorte que les signaux peuvent être lus en continu à un débit élevé.
Cartes M4i.66xx-x8
| Model | 1 Ch. | 2 Ch. | 4 Ch. | Bande passante | Mémoire | Résolution |
|---|---|---|---|---|---|---|
| M4i.6620-exp | 625 MS/s | 200 MHz | 2 GSamples | 16 bit | ||
| M4i.6621-exp | 625 MS/s | 625 MS/s | 200 MHz | 2 GSamples | 16 bit | |
| M4i.6622-exp | 625 MS/s | 625 MS/s | 625 MS/s | 200 MHz | 2 GSamples | 16 bit |
| M4i.6630-exp | 1,25 GS/s | 400 MHz | 2 GSamples | 16 bit | ||
| M4i.6631-exp | 1,25 GS/s | 1,25 GS/s | 400 MHz | 2 GSamples | 16 bit |
Spécifications :
Génération simultanée sur toutes les voies
Niveau de sortie +/-80mV à +/-2,5V sous 50 Ohm (option +/- 10V)
Bande passante du signal de sortie : 400 MHz (option 600MHz) DATASHEET
Mémoire de 2 Géchantillons
Streaming mode PC vers carte jusqu’à 2,8Go/s
Operating Systems : Windows 7, 8, 10 (32 ou 64bit) / Linux noyau 2.4, 2.6, 3.x, 4.x
Logiciels : SBench 6, MATLAB, labVIEW, LabWindows/CVI,
Driver : C/C++, GNU C++, Delphi, VB.NET, C#, J#, Python, Java
Transfert direct vers une carte graphique CUDA GPU en utilisant l’option SCAPP développée par Spectum.
