ANALYSEUR / GENERATEUR ARINC 429 BLUETOOTH
14 mars 2022
AriScope
| AriScope est un outil d’analyse de ligne ARINC 429 capable d’acquérir et d’interpréter chaque bit transmis en High Speed ou Low Speed. L’application Android gratuite pour smartphone ou tablette permet d’afficher la liste des labels avec leur fréquence de rafraîchissement, d’afficher les détails d’un label, d’afficher l’oscillogramme du label (état physique de la ligne) ou encore d’enregistrer l’activité de la ligne. Dans ce dernier cas, toutes les informations sont enregistrées dans un fichier texte facilement lisible qui peut être envoyé par mail immédiatement depuis l’application. AriScope est très simple d’utilisation : connectez une ligne ARINC 429 sur les connecteurs 2 mm du boitier et lancez l’application pour visualiser les informations en temps réel. Le boitier est alimenté par une batterie Lithium rechargeable type 18650 de très haute capacité (3.6V, 3.5Ah) conférant au système une autonomie de 2 ans en veille, et de 50h en fonctionnement. Sa taille est réduite et tient facilement dans la poche. |
| Caractéristiques techniques : • Alimentation : 3.0V à 4.2V (un seul élément lithium). • Autonomie en veille : 2 ans. • Autonomie en fonctionnement : 50 heures. • Seuil de détection de la ligne ARINC : 1.4V. • Impédance d’entrée ARINC : 12 Kohms • Puissance RF Bluetooth : 4dBm. • Batterie fournie : Sanyo 3.6V – 3.5Ah. • Masse avec batterie : 79g. • Dimensions : 87mm x 30mm x 23mm. |
AriStim

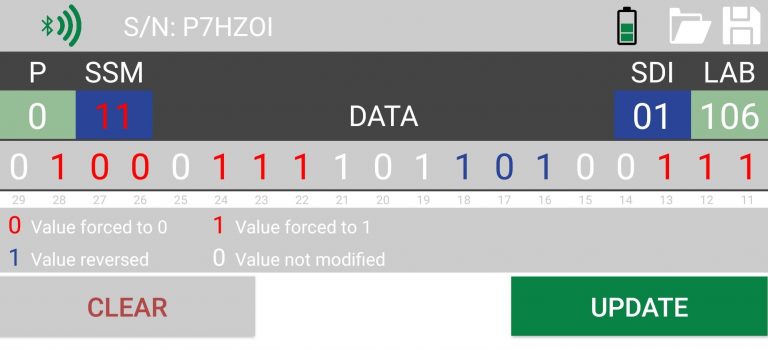

| AriStim est un perturbateur ARINC 429 connecté via Bluetooth à un smartphone. Cet outil permet l’acquisition et la perturbation de chaque label / SDI d’une ligne ARINC aussi bien HIGH SPEED que LOW SPEED. AriStim fait l’acquisition temps réel via l’entrée RX et génère les labels modifiés sur la sortie TX ARINC 429. Le module AriStim est compact et autonome, alimenté par batterie lithium 18650 (fournie), il offre une autonomie de 40 heures (2 ans en veille). |
| Caractéristiques techniques : • Emission ligne ARINC 429 • Communication Bluetooth® 3.0 • Aucune limite dans le nombre de labels stimulés • LED d’état du module (Bluetooth connecté / déconnecté) • Application Android AriStim • Très faible latence de seulement un label entre RX et TX (HS et LS) • Autonomie : 40 heures en fonctionnement, 2 ans en veille • Alimentation : batterie lithium type 18650 • Dimensions : 89mm – 30mm – 23mm • Poids (avec batterie): 79g |
Nav429
Le module Nav429 est un shield Arduino permettant la réception de 2 lignes ARINC 429 et la transmission d’une ligne ARINC 429. Le circuit possède en outre une ligne RS422 full duplex, 4 entrées analogiques, deux entrées numériques et une sortie numérique. Son interface physique avec le monde extérieur se fait au moyen d’un connecteur HE-10 à 26 contacts V (au pas de 0.1″).
