ACQUISITION DE DONNEES NUMERIQUES

M4i.77xx-x8

Les cartes d’acquisition de signaux numériques (analyseur logique) de la série M4i.77xx-x8 comprennent des versions avec 32 entrées synchrones, asymétriques avec niveaux de seuil programmables ou différentielles. La mémoire intégrée peut être segmentée pour enregistrer différentes séquences de formes d’onde. Les cartes M4i.77xx ont été conçues à l’aide des technologies les plus récentes mais restent néanmoins compatibles sur le plan logiciel avec les pilotes des cartes d’acquisition numériques SPECTRUM antérieures. Les clients existants peuvent utiliser le même logiciel qu’ils ont développé pour une carte d’entrée numérique 60 MS/s vieille de 10 ans.

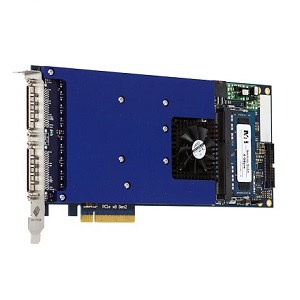

Cartes M4i.77xx-x8

Spécifications :

Compatible niveaux logiques 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5.0V                                                      DATASHEET

32 entrées simultanées

De 4 à 32 Go de mémoire

Streaming en mode FIFO

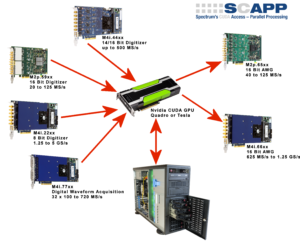

Transfert directe avec une carte graphique CUDA GPU en utilisant l’option SCAPP

M2p.7515-x4

La carte d’acquisition ou de génération de signaux numériques (Pattern Generator)  M2p.7515-x4 permet d’acquérir ou de rejouer des mots numériques avec une vitesse programmable allant jusqu’à 125MS/s. La fonction acquisition ou génération peut être commutée par logiciel. La mémoire embarquée de 1 Go peut être entièrement utilisée pour la génération de pattern et utilisée comme buffer FIFO permettant de diffuser en continu des données en entrée ou en sortie.

Spécifications :

Compatible niveaux logiques 3.3V et 5.0V                                                                DATASHEET

32 entrées ou 32 sorties

De 1 kS/s à 125 MS/s

1 Go de mémoire

Streaming en mode FIFO

Transfert directe avec une carte graphique CUDA GPU en utilisant l’option SCAPP
